ネジ保護キャップ
ISNシリーズ
ネジが切ってある鋼管に装着しネジ山を保護する外キャップとなります。
外径に合わせて使用し、防塵、防キズにお役立てください。
ネジ保護キャップ ISNシリーズ PE

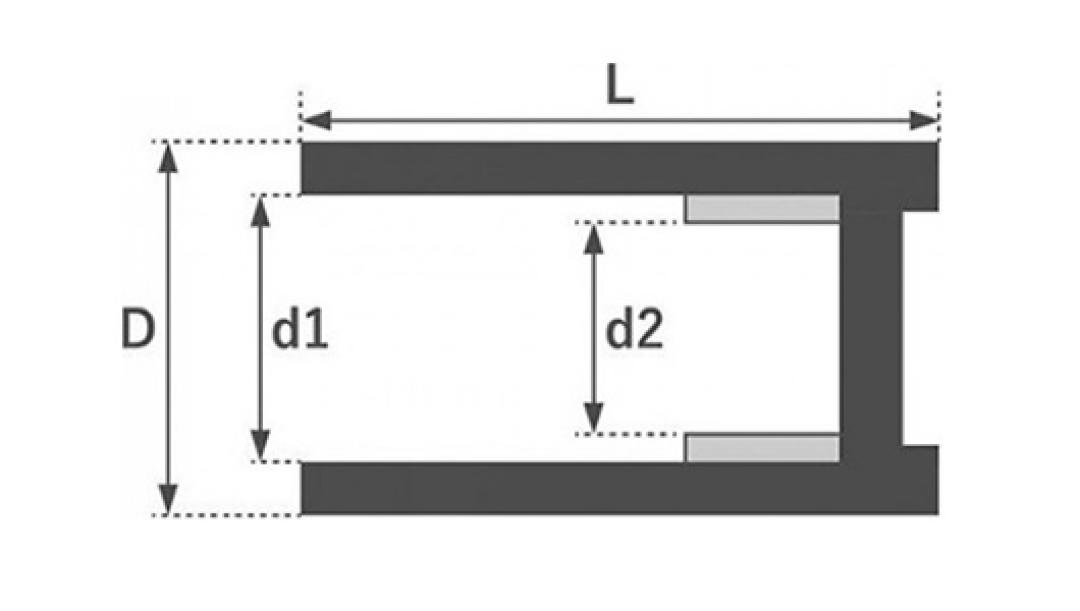

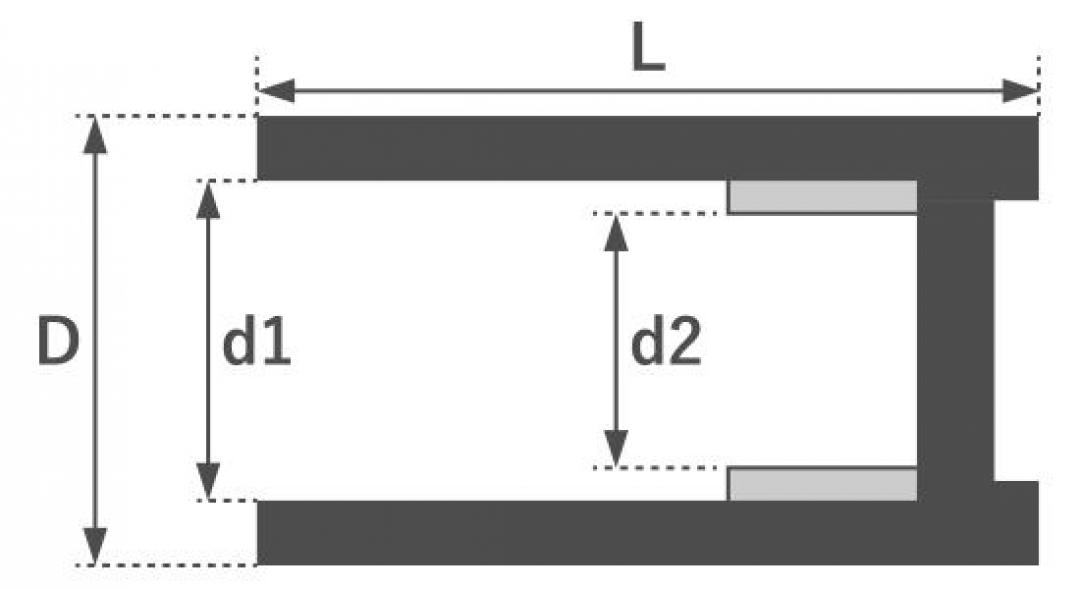

| ＪＩＳ | インチ | パイプ外径 | D | d1 | d2 | L | 色 | 備考 |
|---|---|---|---|---|---|---|---|---|
| 10Ａ | 3/8 | 17.3 | 20.0 | 17.3 | 17.0 | 29.5 | N | 内径リブなし |
| 15Ａ | 1/2 | 21.7 | 25.0 | 22.0 | 18.4 | 23.6 | 黒 | |
| 20Ａ | 3/4 | 27.2 | 30.0 | 27.0 | 25.0 | 24.5 | 黒 | |
| 25Ａ | 1 | 34.0 | 37.0 | 33.0 | 31.5 | 27.0 | 黒 | |
| 32Ａ | 1 1/4 | 42.7 | 45.5 | 41.5 | 39.5 | 30.0 | 黒 | |
| 40Ａ | 1 1/2 | 48.6 | 50.0 | 47.0 | 45.5 | 31.5 | 黒 | |
| 50Ａ | 2 | 60.5 | 64.0 | 60.0 | 58.0 | 34.0 | 黒 | |
| 65Ａ | 2 1/2 | 76.3 | 80.0 | 76.4 | 74.5 | 44.5 | 黒 | |
| 80Ａ | 3 | 89.1 | 93.0 | 89.0 | 85.0 | 50.0 | 黒 | |
| 90Ａ | 3 1/2 | 101.6 | 106.0 | 101.0 | 98.0 | 51.0 | 黒 | |
| 100Ａ | 4 | 114.3 | 116.0 | 112.0 | 108.5 | 54.0 | 黒 | 内径リブなし |
| 125Ａ | 5 | 139.8 | 147.5 | 140.5 | 135.0 | 49.5 | 黒 | |
| 150Ａ | 6 | 165.2 | 169.5 | 165.5 | 159.0 | 55.0 | 黒 |
