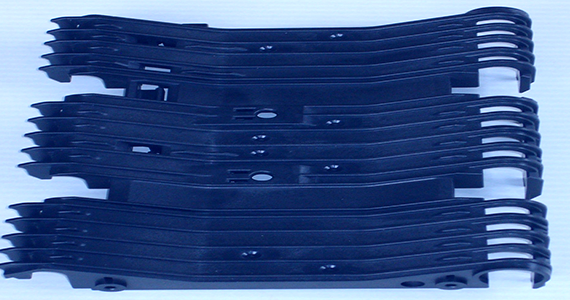

射出成形品

川口工場

射出成形(インジェクション成形)とは射出成形機にキャビ(凹形状)、コア(凸形状)からなる製品形状に彫り込んだ金型を取り付け、
加熱溶融させた樹脂をその金型内に射出し冷却して固めて取り出しを行う部品の製造方法です。
短時間で大量生産、高精度な製品の製造に優れており、日用品をはじめ様々な分野の製品で利用されています。
当社では商社機能を生かし、試作段階から3Dプリンタ、切削等提案、使用原料の提案等が可能です。詳細ページの下部をご覧ください。

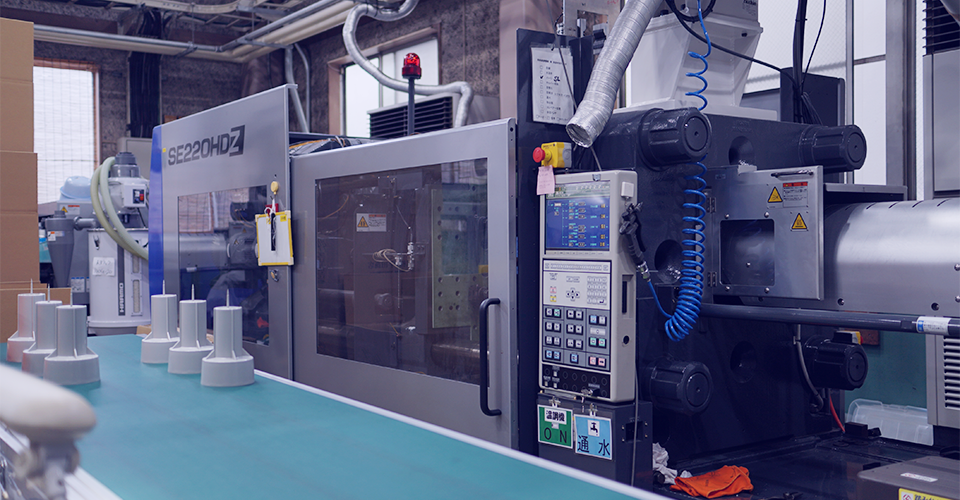

  • 工場内部

  • 測定器

当社の強み

  1. 原料商社機能を合わせ持つ為、原料・金型調達から試作、測定、量産までワンストップで対応が可能です。
  2. 成形だけでなく成形後の後加工にも注力しており、特殊治具の提案、熱ビット圧入、導電塗料をはじめとする機能性塗料の塗布など多様なニーズに対応ができます。
  3. 高含有の繊維強化樹脂の成形が可能。ガラスファイバー含有の樹脂を用いて強度を上げるといったニーズにも対応ができます。
  4. ISO9001の認証取得と三次元測定器、画像測定機など各種検査・測定機器の完備により、成形から出荷までの万全の検査・品質管理体制を構築しています。
  5. 強固な財政基盤を有しており、長期安定的に樹脂成形品を供給できます。
  6. 特級プラスチック成形技能士2名、1級プラスチック成形技能士1名が在籍しており、お客様の成形品に関する課題を迅速に解決します。

工場設備一覧

成形機

機種メーカー 機種名 型締力(単位:トン)
日精樹脂 PNX40-5A 41
住友重機械 SE100EV-A 100
住友重機械 SE100D 100
住友重機械 SE130EV 130
東芝機械 EC160C-4A 160
住友重機械 SE180D 180
住友重機械 SE220HDZ 220
住友重機械 SE220HDZ 220

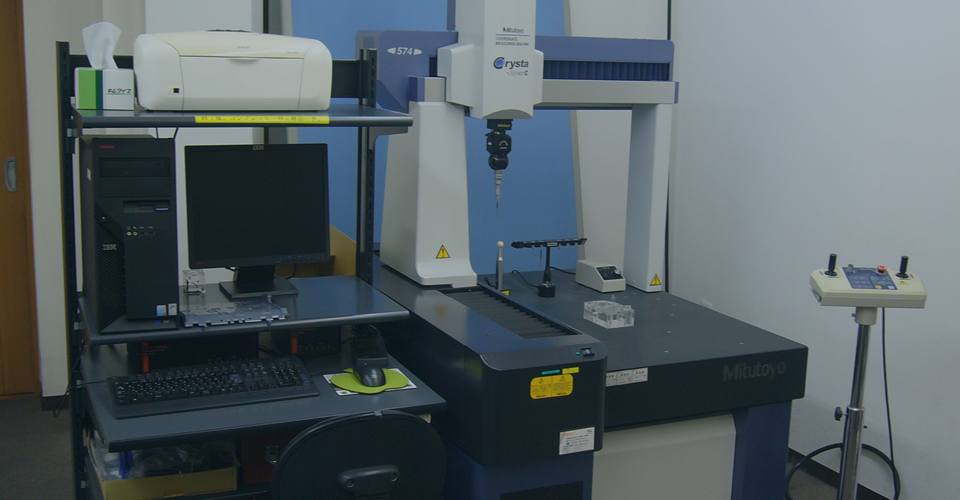

三次元測定機

機種メーカー 機種名 測定範囲(X軸、Y軸、Z軸)
ミツトヨ Crysta-Apex C574 (505,705,405)

測定顕微鏡

機種メーカー 機種名 測定範囲
ミツトヨ MF-A1720 200×170

画像寸法測定器

機種メーカー 機種名 測定範囲(X軸、Y軸、Z軸)
キーエンス LM-1000/1100 (225,125,75)

開発・試作支援


樹脂成形にて培った知見を活かして、開発試作のサポートを行っています。 3次元プリンタや簡易型などでの試作評価向けサンプル品の製作が可能です。
周辺の協力工場との連携や、社内設備を活用した包括的な提案が可能です。簡単なスケッチやイメージでも構いませんので、ご相談ください。

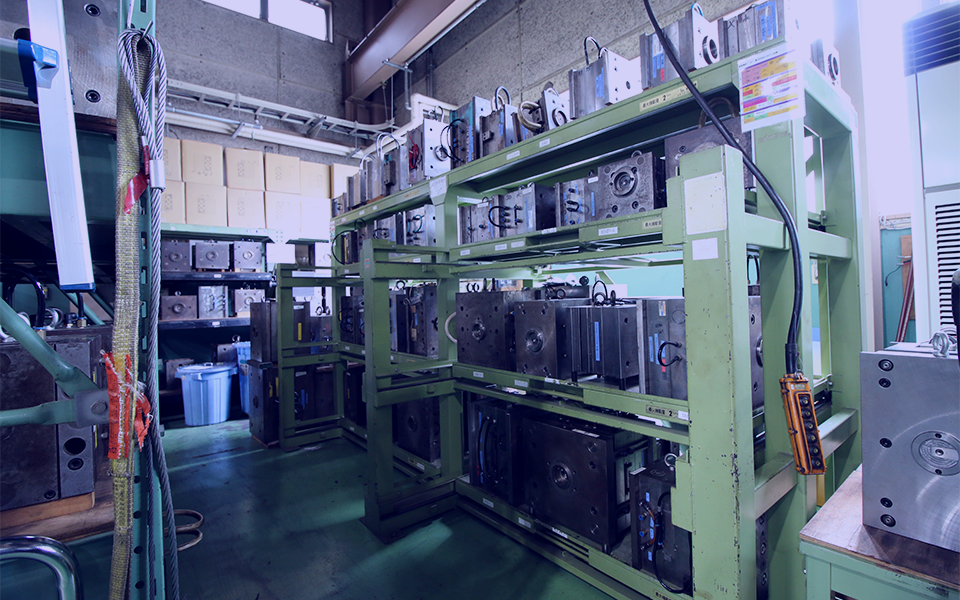

試作専用金型


試作品、小Lot品に素早く安価に対応するため、試作専用金型を用意しております。お客様が希望される製品の キャビ、コアのみを製作し、 試作成形をいたします。


簡易型成形のメリット


  1. 短納期 (キャビ、コアの製作日数が基本)
  2. 安価(モールドベースは用意しなくてOK。お客様の御要望に合わせて製品の完成方法(追加切削加工)を検討いたします。)
  3. 希望の樹脂 (量産時に使用予定のグレードやカラー)での製作が可能。

一般的な製作方法の特徴

初期投資 製品@ 材質 形状 納期 制作数量が100個を超える 備考
簡易金型 設計変更を含んだ試作数量の多い場合
量産金型 × 製品単価が安い、量産向き
シリコン型 × × 数量が少なく、外観、
材質問わなければ最適
切削 なし × × 数量が極端に少なく、材質にこだわる場合最適
(色、G%制限あり)

※数量、形状により大きく変化します。
