内キャップ
KUCシリーズ
鋼管・配管の内径に合わせて内部にはめ込む保護キャップとなります。
管内部への異物やゴミの混入を防ぎ、管の外面に接触しないため、管を結束した状態で輸送する際もキャップ同士が干渉しません。
管を結束した後でも容易にキャップを着脱できます。
内キャップ KUCシリーズ PE

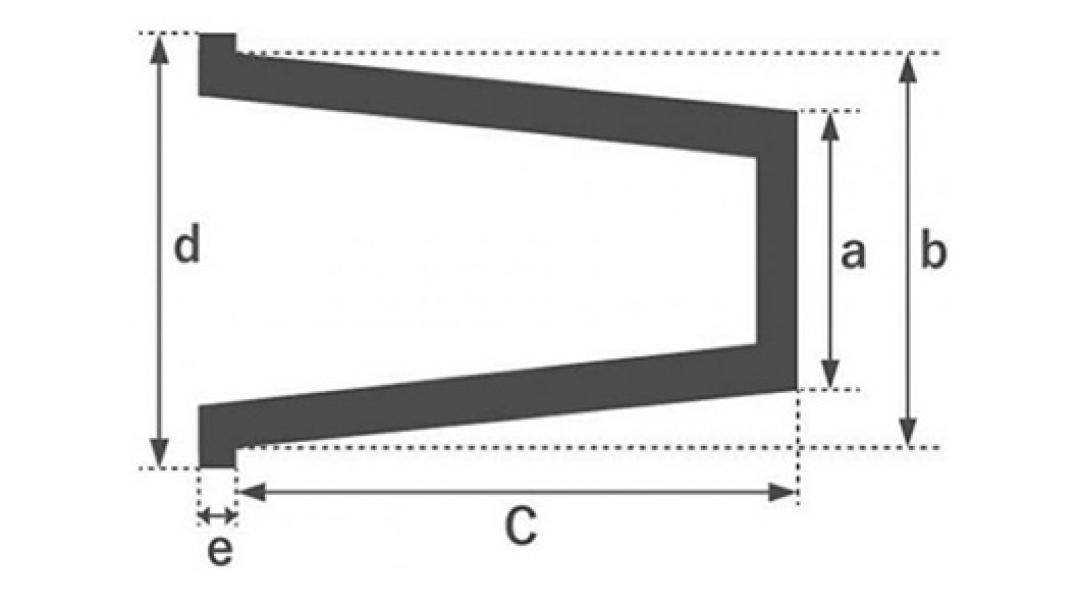

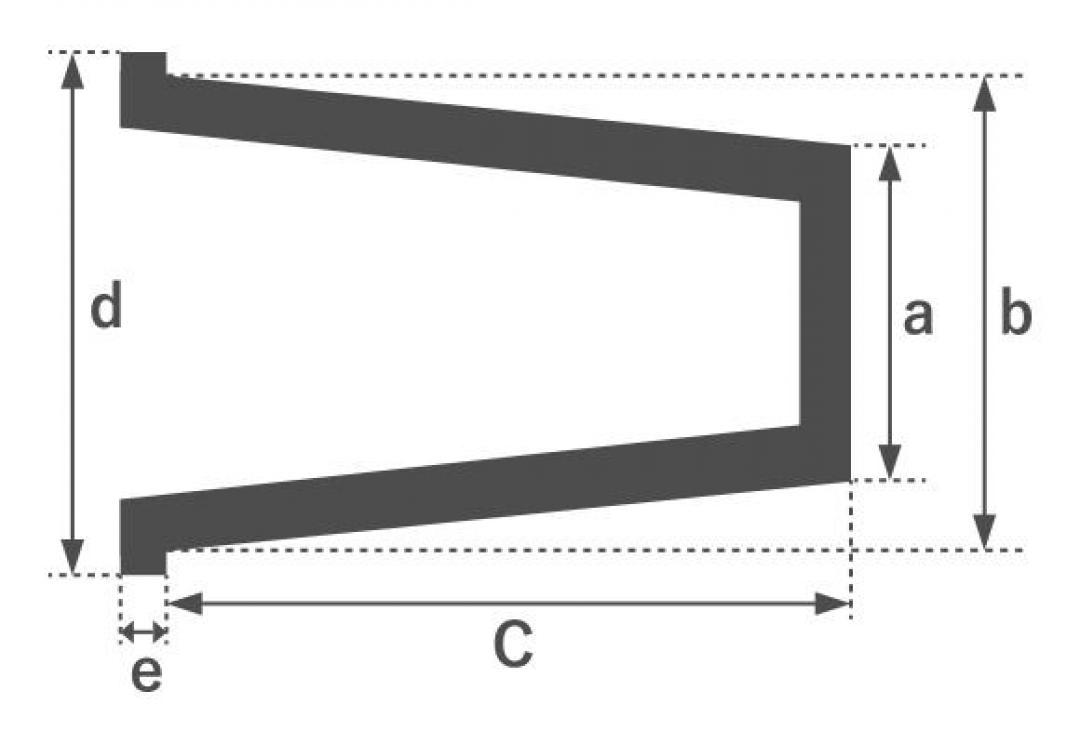

| 社内呼称 | サイズ | 色 | a | b | c | d | e |
|---|---|---|---|---|---|---|---|
| 内キャップ | 4.5-6.5 | N | 4.7 | 6.2 | 9.0 | 7.4 | 1.0 |
| 内キャップ | 5.5-7.5 | N | 5.5 | 7.5 | 8.0 | 9.5 | 1.0 |
| 内キャップ | 6.5-8.5 | N | 6.6 | 8.2 | 8.2 | 10.0 | 1.0 |
| 内キャップ | 8-10 | N | 8.5 | 9.8 | 8.0 | 11.6 | 1.0 |
| 内キャップ | 9-11 | N | 9.0 | 10.5 | 10.8 | 12.7 | 1.0 |
| 内キャップ | 10-12 | N | 10.3 | 11.6 | 11.0 | 13.4 | 1.2 |
| 内キャップ | 11-13 | N | 11.5 | 12.5 | 10.3 | 14.6 | 1.2 |
| 内キャップ | 12-14 | N | 12.0 | 13.5 | 12.6 | 16.6 | 1.2 |
| 内キャップ | 13-15 | N | 12.2 | 14.8 | 11.6 | 17.7 | 1.5 |
| 内キャップ | 14-16 | N | 14.0 | 15.5 | 12.2 | 17.7 | 1.2 |
| 内キャップ | 15-17 | N | 12.6 | 16.6 | 13.0 | 19.6 | 1.0 |
| 内キャップ | 16-18 | N | 16.2 | 17.8 | 12.2 | 20.8 | 1.4 |
| 内キャップ | 17-19 | N | 17.3 | 18.8 | 12.5 | 21.8 | 1.5 |
| 内キャップ | 17.5-19.5 | N | 17.6 | 19.3 | 17.6 | 21.8 | 1.2 |
| 内キャップ | 18-20 | N | 18.3 | 19.6 | 17.0 | 22.4 | 1.3 |
| 内キャップ | 18.5-20.5 | N | 18.5 | 19.6 | 17.2 | 22.6 | 1.2 |
| 内キャップ | 19-21 | N | 19.3 | 20.5 | 17.4 | 23.4 | 1.3 |
| 内キャップ | 19.5-21.5 | N | 19.7 | 21.2 | 17.0 | 23.8 | 1.5 |
| 内キャップ | 20-22 | N | 19.5 | 22.0 | 17.5 | 26.0 | 1.0 |
| 内キャップ | 20.5-22.5 | N | 20.7 | 22.2 | 17.0 | 25.0 | 1.5 |
| 内キャップ | 21.5-23.5 | N | 21.8 | 23.4 | 21.8 | 26.5 | 1.6 |
| 内キャップ | 22.5-24.5 | N | 22.9 | 24.0 | 21.8 | 26.8 | 1.6 |
| 内キャップ | 23.5-25.5 | N | 23.7 | 25.0 | 22.0 | 28.0 | 1.5 |
| 内キャップ | 24.5-26.5 | N | 24.7 | 26.2 | 22.4 | 29.0 | 1.5 |
| 内キャップ | 25.5-27.5 | N | 26.0 | 27.3 | 22.1 | 29.6 | 1.2 |
| 内キャップ | 26.5-28.5 | N | 24.4 | 27.6 | 18.0 | 32.0 | 1.0 |
| 内キャップ | 27.5-29.5 | N | 27.7 | 29.0 | 21.1 | 32.0 | 1.6 |
| 内キャップ | 28.5-30.5 | N | 28.3 | 29.8 | 16.7 | 34.0 | 1.5 |
| 内キャップ | 29.5-31.5 | N | 30.0 | 31.6 | 22.8 | 34.4 | 1.6 |
| 内キャップ | 30-32 | N | 30.2 | 31.6 | 21.8 | 35.4 | 1.5 |
| 内キャップ | 31.5-33.5 | N | 31.6 | 33.0 | 21.6 | 36.1 | 1.6 |
| 内キャップ | 32-34 | N | 32.2 | 33.6 | 21.0 | 35.8 | 1.6 |
| 内キャップ | 33-35 | N | 33.5 | 34.2 | 21.4 | 37.0 | 1.6 |
| 内キャップ | 34-36 | N | 34.0 | 36.5 | 22.0 | 41.6 | 1.5 |
| 内キャップ | 35-37 | N | 35.2 | 36.4 | 20.0 | 38.8 | 1.5 |
| 内キャップ | 36-38 | N | 36.6 | 37.8 | 22.0 | 41.0 | 1.5 |
| 内キャップ | 37.5-40 | N | 37.5 | 39.5 | 23.6 | 43.5 | 1.2 |
| 内キャップ | 39-41 | N | 39.6 | 40.8 | 21.7 | 44.0 | 1.8 |
| 内キャップ | 40-42 | N | 38.0 | 41.5 | 28.3 | 45.5 | 1.6 |
| 内キャップ | 41-43 | N | 41.1 | 42.6 | 22.0 | 45.5 | 1.5 |
| 内キャップ | 42-44 | N | 42.0 | 44.0 | 22.2 | 46.6 | 1.4 |
| 内キャップ | 43.5-45.5 | N | 43.5 | 44.0 | 22.0 | 47.5 | 1.5 |
| 内キャップ | 44-46 | N | 43.8 | 46.0 | 24.0 | 54.0 | 1.0 |
| 内キャップ | 45-47 | N | 45.5 | 46.5 | 23.2 | 49.5 | 1.4 |
| 内キャップ | 46-48 | N | 46.0 | 47.5 | 21.5 | 50.0 | 1.5 |
| 内キャップ | 47.5-50.5 | N | 47.0 | 49.5 | 25.2 | 54.0 | 1.4 |
| 内キャップ | 49-51 | N | 49.5 | 51.0 | 21.7 | 53.5 | 1.8 |
| 内キャップ | 50-53 | N | 48.6 | 53.5 | 26.5 | 57.0 | 1.5 |
| 内キャップ | 52-54 | N | 52.5 | 53.5 | 21.8 | 56.0 | 1.6 |
| 内キャップ | 52.5-55.5 | N | 52.5 | 54.5 | 21.8 | 58.0 | 1.6 |
| 内キャップ | 54-56 | N | 54.5 | 56.0 | 21.8 | 59.6 | 1.6 |
| 内キャップ | 55-57 | N | 55.0 | 56.5 | 21.5 | 59.0 | 1.5 |
| 内キャップ | 56-59 | N | 56.5 | 58.5 | 22.4 | 63.0 | 1.3 |
| 内キャップ | 57-61 | N | 57.5 | 60.0 | 27.6 | 65.0 | 1.2 |
| 内キャップ | 58-62 | N | 59.0 | 61.8 | 21.8 | 66.0 | 1.6 |
| 内キャップ | 60-64 | N | 60.5 | 63.6 | 22.0 | 68.0 | 1.5 |
| 内キャップ | 62-65.5 | N | 62.2 | 65.0 | 25.0 | 68.0 | 1.5 |
| 内キャップ | 63-66.5 | N | 63.2 | 66.0 | 24.0 | 70.0 | 1.5 |
| 内キャップ | 64-68 | N | 64.0 | 67.2 | 26.0 | 69.0 | 3.5 |
| 内キャップ | 65.5-68.5 | N | 64.0 | 67.5 | 26.5 | 74.0 | 1.5 |
| 内キャップ | 67-69.5 | N | 67.0 | 68.8 | 25.0 | 74.0 | 1.5 |
| 内キャップ | 68.5-72 | N | 68.5 | 71.2 | 23.4 | 76.4 | 1.3 |
| 内キャップ | 71-74.5 | N | 71.4 | 73.8 | 24.0 | 79.7 | 1.5 |
| 内キャップ | 75-78 | N | 75.5 | 77.0 | 21.0 | 81.5 | 1.5 |
| 内キャップ | 76.5-79.5 | N | 76.8 | 79.0 | 26.2 | 81.6 | 3.4 |
| 内キャップ | 77-81 | N | 77.0 | 80.7 | 26.5 | 86.5 | 1.5 |
| 内キャップ | 80-83 | N | 80.0 | 82.4 | 25.6 | 86.0 | 1.2 |
| 内キャップ | 83-86 | N | 83.0 | 86.0 | 22.0 | 90.0 | 1.5 |
| 内キャップ | 85-88 | N | 85.3 | 87.0 | 21.5 | 91.0 | 1.5 |
| 内キャップ | 82-91 | N | 84.4 | 90.5 | 27.3 | 94.7 | 1.6 |
| 内キャップ | 87-91 | N | 87.0 | 91.6 | 22.0 | 96.6 | 1.5 |
| 内キャップ | 89-92 | N | 89.3 | 91.3 | 21.5 | 95.0 | 1.5 |
| 内キャップ | 91.5-94.5 | N | 89.0 | 94.5 | 35.0 | 97.0 | 4.0 |
| 内キャップ | 93-97 | N | 92.4 | 96.0 | 35.0 | 99.8 | 4.0 |
| 内キャップ | 95-101 | N | 95.5 | 100.5 | 35.0 | 103.7 | 4.0 |
| 内キャップ | 97-100 | N | 97.5 | 99.0 | 25.6 | 103.0 | 1.2 |
| 内キャップ | 99-102 | N | 99.2 | 101.6 | 24.9 | 106.6 | 1.7 |
| 内キャップ | 101-104 | N | 101.7 | 104.0 | 24.5 | 109.0 | 1.6 |
| 内キャップ | 103-106 | N | 104.0 | 105.0 | 24.9 | 111.0 | 1.8 |
| 内キャップ | 104-110 | N | 102.1 | 110.4 | 39.3 | 113.4 | 3.7 |
| 内キャップ | 109-112 | N | 107.0 | 110.0 | 27.0 | 116.0 | 1.5 |
| 内キャップ | 112-115 | N | 112.5 | 115.0 | 34.3 | 119.0 | 4.0 |
| 内キャップ | 116-121 | N | 114.0 | 120.0 | 44.0 | 129.4 | 2.5 |
| 内キャップ | 120-123 | N | 119.5 | 122.0 | 24.8 | 125.8 | 2.0 |
| 内キャップ | 120-126 | N | 120.0 | 126.0 | 35.0 | 128.0 | 5.0 |
| 内キャップ | 122-126 | N | 124.4 | 128.0 | 33.0 | 130.0 | 5.0 |
| 内キャップ | 125-128 | N | 125.8 | 127.5 | 26.0 | 133.0 | 2.0 |
| 内キャップ | 129-132 | N | 128.0 | 131.0 | 27.5 | 136.0 | 1.5 |
| 内キャップ | 134-142 | N | 134.4 | 140.0 | 35.0 | 143.0 | 5.0 |
| 内キャップ | 140-145 | N | 139.0 | 144.0 | 45.5 | 153.0 | 2.5 |
| 内キャップ | 144-149 | N | 143.0 | 148.0 | 43.8 | 156.0 | 2.6 |
| 内キャップ | 148-153 | N | 147.0 | 152.0 | 43.8 | 162.0 | 2.6 |
| 内キャップ | 152-157 | N | 151.5 | 158.0 | 44.5 | 169.0 | 2.5 |
| 内キャップ | 156-161 | N | 153.4 | 159.0 | 44.3 | 166.5 | 2.6 |
| 内キャップ | 158-166 | N | 160.0 | 165.0 | 35.0 | 169.0 | 5.0 |
| 内キャップ | 164-169 | N | 162.8 | 168.0 | 44.2 | 178.0 | 2.4 |
| 内キャップ | 162-172 | N | 162.3 | 170.3 | 48.7 | 175.8 | 6.0 |
| 内キャップ | 166-178 | N | 169.0 | 177.8 | 59.0 | 183.4 | 5.0 |
| 内キャップ | 172-184 | N | 173.0 | 184.5 | 59.0 | 190.4 | 5.0 |
| 内キャップ | 178-192 | N | 177.9 | 193.0 | 70.0 | 200.0 | 5.0 |
| 内キャップ | 198-206 | N | 199.5 | 207.0 | 47.2 | 211.0 | 1.8 |
| 内キャップ | 214-217 | N | 215.0 | 217.0 | 28.4 | 235.0 | 1.6 |
| 内キャップ | 218-225 | N | 219.0 | 224.5 | 44.0 | 230.0 | 3.0 |
| 内キャップ | 243-250 | N | 243.5 | 249.0 | 48.0 | 265.0 | 2.0 |
| 内キャップ | 252-256 | N | 254.0 | 256.5 | 27.0 | 275.0 | 1.5 |
| 内キャップ | 265-268 | N | 264.5 | 266.0 | 27.0 | 285.0 | 1.5 |
| 内キャップ | 295-300 | N | 293.0 | 299.0 | 58.0 | 315.0 | 2.0 |
| 内キャップ | 300-306 | N | 299.0 | 305.0 | 62.0 | 316.0 | 2.0 |
| 内キャップ | 326-337 | N | 328.0 | 334.0 | 59.0 | 352.0 | 2.0 |
| 内キャップ | 331-343 | N | 334.0 | 340.0 | 59.0 | 354.0 | 2.0 |
| 内キャップ | 387-394 | N | 386.0 | 392.0 | 62.5 | 404.0 | 2.0 |
| 内キャップ | 437-443 | N | 437.0 | 445.0 | 61.0 | 460.0 | 3.0 |
| 内キャップ | 489-495 | N | 488.0 | 495.0 | 77.0 | 508.0 | 3.0 |
