丸　内栓キャップ(平頭タイプ)

IMCシリーズ

金物内径に合わせて挿入する丸、内栓(平頭タイプ)、キャップとなります。
アルミパイプや鋼管へ使用する事により、切断面のケガの防止、塵、異物混入の防止効果がございます。

丸　内栓キャップ(平頭タイプ) IMCシリーズ　PE　

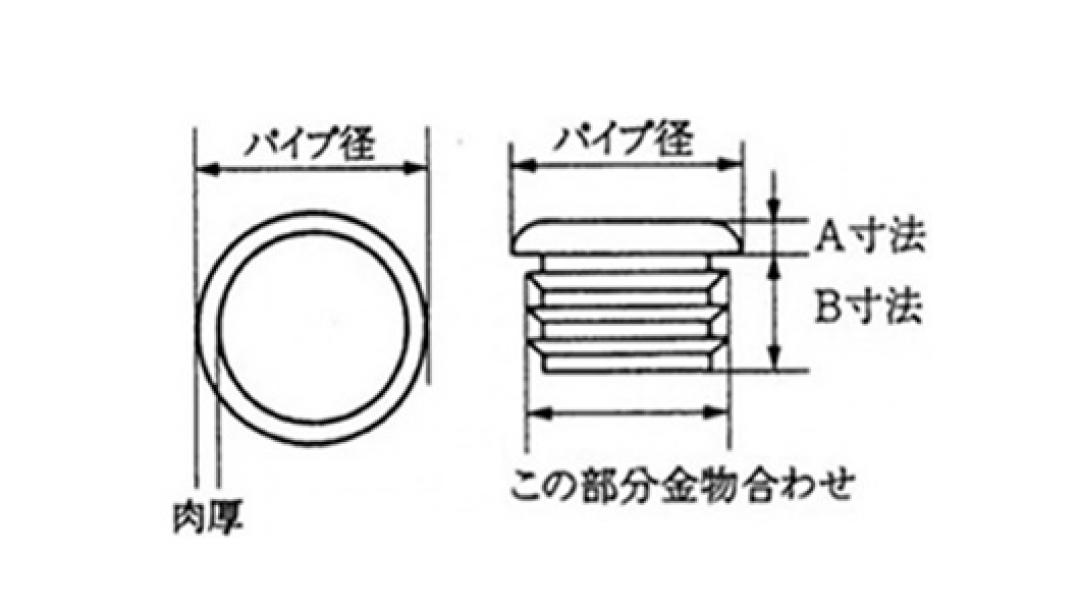

パイプ外径	パイプ肉厚	A寸法	B寸法	色
8	t1～t1.2	2.5	12	黒・白
9.5	t1～t1.2	3	9.5	黒・白
10	t1～t1.2	3	9.5	黒・白
12	t1～t1.2	3	10	黒・白
12.7	t1～t1.2	3	13.5	黒・白
13.8	t2.3	3	13	黒・白
15.9	t1.2～t1.6	3	10	黒・白
17.3	t2.3	2.5	13.5	黒・白
19.1	t1.2～t1.6	5	13	黒・白
21.7	t1.2～t2.3	5	13	黒・白
22.2	t1.2～t1.6	4	14.5	黒・白
25.4	t1.2～t1.6	5	14.5	黒・白
25.4	t2	5	15	黒・白
27.2	t1.2～t1.9	3	15	黒・白
27.2	t2.8	3	15	黒・白
28	t1.2～t1.6	4	15	黒・白
28.6	t1.2～t1.6	8	16	黒・白
28.6	t2	8	16	黒・白
34	t1.2～t1.6	8	15	黒・白
34	t2.3	8	15	黒・白
34	t3.2	8	15	黒・白
35	t1.2～t1.6	8	15	黒・白
38.1	t1.2～t1.6	7	16	黒・白
38.1	t2.3	7	16	黒・白
38.1	t3.2	7	16	黒・白
42.7	t1.2～t1.6	7	18	黒・白
42.7	t2.3	7	18	黒・白
42.7	t3.2	7	18	黒・白
48.6	t1.2～t1.6	8	17	黒・白
48.6	t2.3	4	17	黒・白
48.6	t3.2	4	17	黒・白
50.8	t1.2～t1.6	8	16.5	黒・白
50.8	t2.3～t3.2	8	16.5	黒・白
60.5	t1.2～t1.6	8	16	黒・白
60.5	t2.3～t3.2	8	16	黒・白
76.3	t1.6～t2.3	8	18	黒・白
76.3	t2.8～t3.2	8	18	黒・白
76.3	t4.5	8	18	黒・白
89.1	t1.2～t2.3	8	20	黒・白
89.1	t2.8～t3.2	8	20	黒・白
89.1	t4.5	8	20	黒・白
101.6	t1.2～t2.3	7	18	黒・白
101.6	t3.2～t4.5	5	14	黒・白
114.3	t3.2～t4.5	8	18	黒・白
139.8	t3.5～t4.5	5	19.5	黒・白
165.2	t3.5～t5.0			黒・白
